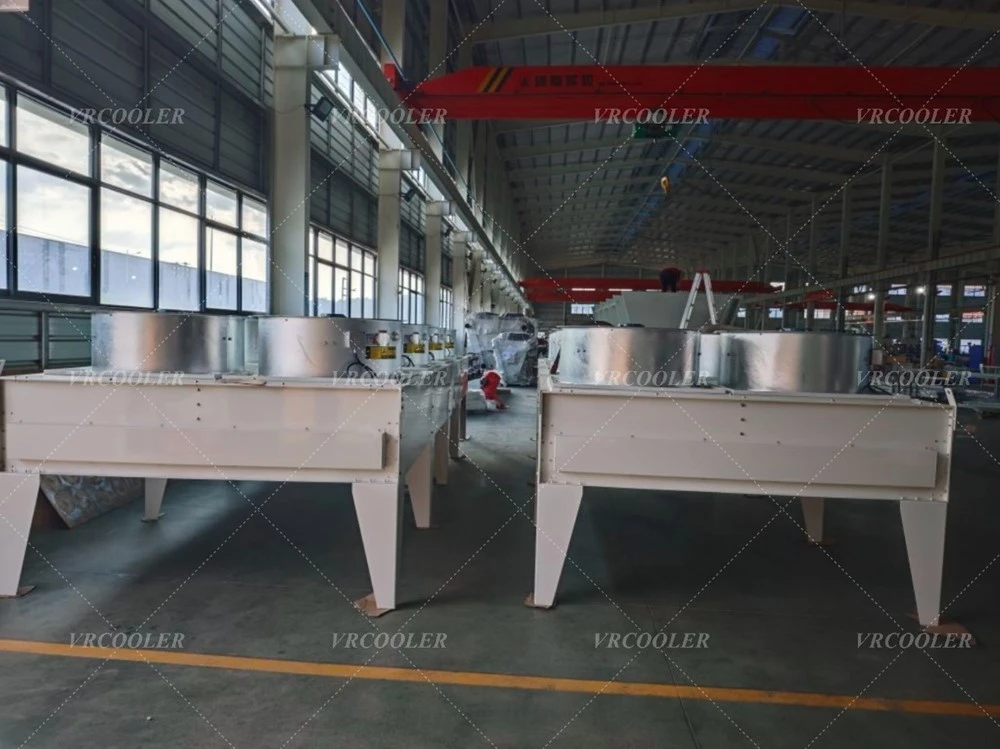

Industrijski suhi hladilnik za pomožni hladilni sistem elektrarne s kombiniranim ciklom

Suhi hladilniki (zračno hlajene suhe hladilne enote) se pogosto uporabljajo v elektrarnah s kombiniranim ciklom, ki služijo pomožnim hladilnim zankam poleg glavnega parno-kondenzacijskega hladilnega sistema. Uporabljajo zračno konvekcijo za odvajanje toplote, brez porabe vode v hladilnem stolpu. Zelo primeren za regije s pomanjkanjem vode, mesta s kombiniranim ciklom s strogimi zahtevami glede varčevanja z vodo.

Glavni cilji hlajenja v napravi s kombiniranim ciklom: mazalno olje plinskega motorja/plinske turbine, voda za hlajenje vodika generatorja, medstopenjski hladilniki kompresorja, hlajenje pomožnega transformatorja, pomožna vezja z zaprto zanko glikola, pomožni sistemi kotla za odpadno toploto.



Ključni hladilni krogi

Suhi hladilnik mazalnega olja

Odstranite toploto iz olja za mazanje plinske / parne turbine, stabilizirajte temperaturo olja, zaščitite ležajni sistem. Zaprta zanka glikol-voda, suhi hladilnik odvaja toploto v okoliški zrak.

Pomožni hladilni krog generatorja

Hlajenje statorja generatorja voda / hladilni medij vodika; vzdržujte delovno temperaturo generatorja znotraj projektnega območja.

Vmesni hladilnik/hladilnik kompresorja

Za enoto za stiskanje zemeljskega plina v obratu; nižjo temperaturo plina pred naslednjo stopnjo kompresije, zmanjšajte porabo moči kompresije.

Pomožno hlajenje z zaprto zanko za uravnoteženje naprave

Ohladite tesnila črpalke, ventilske postaje, toplotne izmenjevalnike električnih sob in drugo pomožno opremo.



Glavne konstrukcijske značilnosti za suhi hladilnik s kombiniranim ciklom

Modularna zasnova velike zmogljivosti

Več modulov suhega hlajenja deluje vzporedno, prilagodljivo ujemanje zmogljivosti za delovne pogoje kombiniranega cikla z delno obremenitvijo.

Prilagodljivost visoke temperature okolja

Zasnovan za visoko poletno temperaturo okolja; Skupine ventilatorjev s spremenljivo hitrostjo EC / VFD, samodejno prilagajanje hitrosti ventilatorja glede na temperaturo tekočine v zanki, optimiziranje porabe energije pri delni obremenitvi.

Izbira materiala za okolje elektrarne

Rebro in cev: bakrena cev-aluminijasto rebro z epoksi premazom/cev iz nerjavečega jekla in rebro iz nerjavečega jekla za obalno ali jedko atmosfero

Nosilni okvir: Vroče pocinkana jeklena konstrukcija za dolgotrajno zunanjo namestitev

Protivibracijska struktura, odporna na tresljaje plinskih in parnih turbin.

Zaprt glikolni sistem proti zmrzovanju

Raztopina etilenglikola kot medij za prenos toplote, preprečuje zmrzovanje v zimskih nizkih temperaturah. Opremljen z odzračevalnimi ventili, odtočnimi ventili, vmesniki ekspanzijske posode.

Medsebojno povezovanje krmiljenja in signala

Zagotavlja povratne informacije o temperaturi 4–20 mA in krmilne signale ventilatorja, povežite se s sistemom DCS v obratu za centraliziran nadzor in samodejno delovanje.



Prednosti za elektrarno s kombiniranim ciklom

Ničelna poraba vode, brez sistema za čiščenje vode, popolno za kraje s pomanjkanjem vode

Brez odnašanja hladilnega stolpa, nižji stroški vzdrževanja, povezani z vodo

Modularna postavitev, enostavna razširitev zmogljivosti za nadgradnjo v kombiniranem ciklu

Manjše tveganje za bakterije Legionella v primerjavi z mokrim hladilnim stolpom

Uporablja se tako za novogradnje projektov kombiniranega cikla kot za naknadno vgradnjo obstoječih pomožnih hladilnih sistemov
