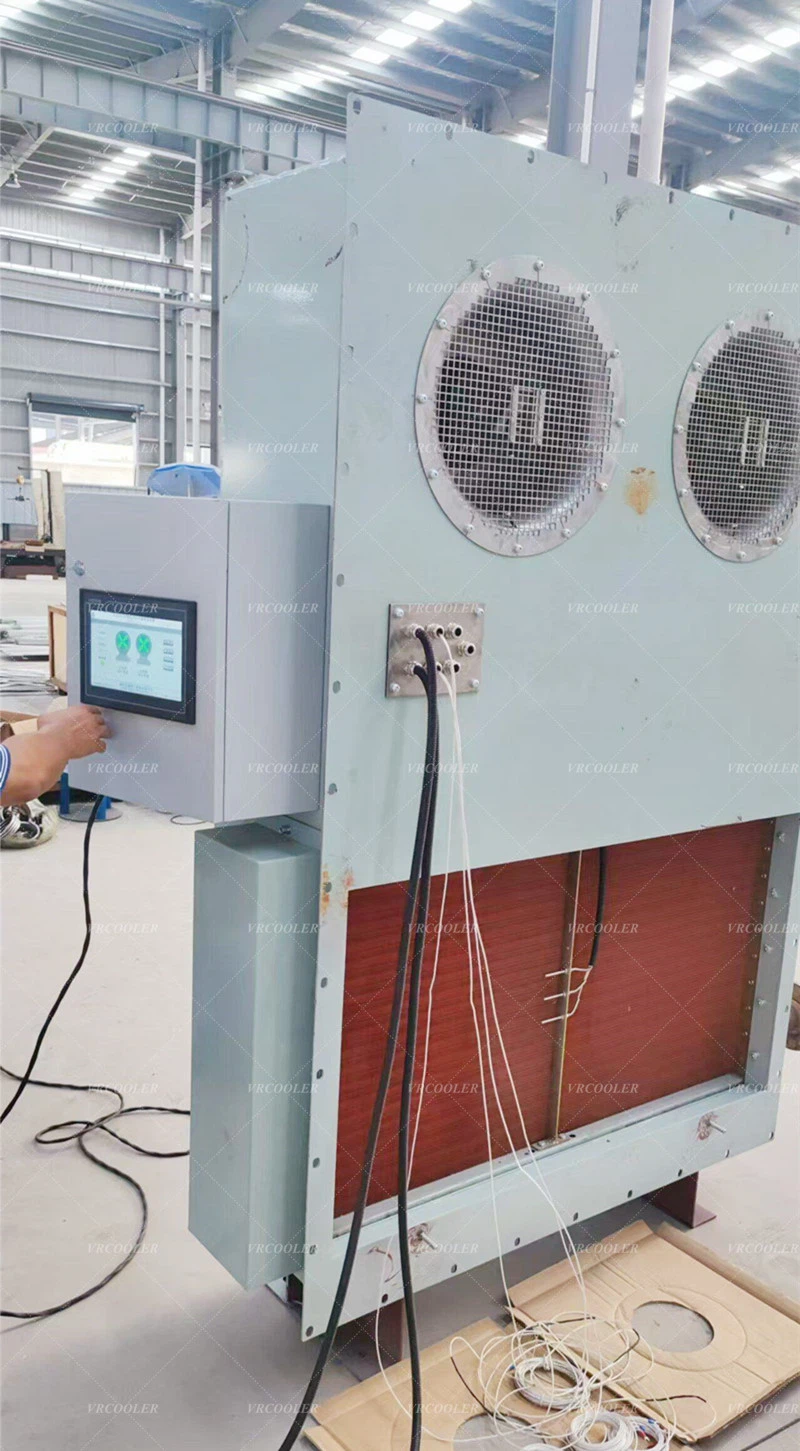

Hladilniki zraka do vode, zasnovani za transformatorje suhega tipa na ladjah in obalnih ploščadih

Hladilniki zraka do vode, zasnovani za transformatorje suhega tipa na ladjah in obalnih ploščadih

Hladilniki zraka do vode predvsem hladni transformatorji suhega tipa z izmenjavo toplote. Vroč zrak, ki ga ustvari operacija transformatorja, v hladilnik vleče ventilator. Znotraj hladilnika cevi za izmenjavo toplote nosijo morsko vodo z nizko temperaturo ali sladko vodo. Vroč zrak izmenjuje toploto s hladno vodo v cevi, odstrani toploto iz vode in hladi zrak. Ohlajen zrak se nato vrne v transformator in nadaljuje hladilni cikel in tako tvori zaprti hladilni sistem.

Sistemska konfiguracija

Hladilni ventilator: Uporabljen je za premikanje vročega zraka okoli transformatorja v hladilnik zraka do vode za izmenjavo toplote. Običajno se uporabljajo ventilatorji z nizko vibracijo in nizko šurno za zmanjšanje vpliva na okolje na plovilo ali obalno platformo.

Toplotni izmenjevalec: jedrna komponenta hladilnika zraka-voda, ki običajno uporablja cevi za izmenjavo toplote z visoko učinkovitostjo, kot sta baker ali nerjavno jeklo, za čim večjo površino toplote in učinkovitost, kar zagotavlja prenos toplote med zrakom in vodo.

Krožna vodna črpalka: Odgovorna za črpanje hladilne vode v izmenjevalnik toplote in vzdrževanje kroženja vode, da se zagotovi stabilno hlajenje. Krmilni sistem: Vključuje temperaturne senzorje in krmilnike, spremljanje temperature transformatorja in delovnega stanja hladilnega sistema. Samodejno prilagodi hitrost hladilnega ventilatorja in pretok vodne črpalke na podlagi temperaturnih nihanj, da doseže natančen nadzor temperature.

Prednosti
Učinkovito hlajenje: hitro in učinkovito odstrani toploto, ki jo ustvarijo transformatorji suhega tipa, in zagotavlja, da transformator ohranja nizko delovno temperaturo v različnih pogojih obremenitve, s čimer izboljša učinkovitost transformatorjev in življenjsko dobo storitve.
Prilagodljivo na ostro okolje: Ladje in platforme na morju delujejo v zapletenih okoljih. Hladilniki zraka-voda so običajno izdelani iz materialov, odpornih proti koroziji, kot so zlitine iz nerjavečega jekla in bakra in niklja, da prenesejo ostre okoljske razmere, kot so korozija morske vode, erozija soli in vlažnost.
Visoka uporaba prostora: V primerjavi z drugimi hladilnimi sistemi hladilnikov, ki so immerjeni s transformatorji, so hladilniki zrak do vode bolj kompaktni, kar učinkovitejšo uporabo omejenega prostora na ladjah in obalnih platformah.
Nizki stroški vzdrževanja: Transformatorji suhega tipa so sami po sebi brez vzdrževanja ali vzdrževanja. Če so v kombinaciji s hladilnikom zrak do vode, so stroški vzdrževanja tudi zaradi sorazmerno preprostega hladilnega sistema, ki nimajo zapletenih naftnih vezij in ranljivih delov.

Primeri prijave
Morska industrija: Transformatorji suhega tipa, povezani s hladilniki zrak do vode, se pogosto uporabljajo v elektroenergetskih sistemih velikih trgovskih ladij, križarskih ladij, vojnih ladij in drugih plovil. Zagotavljajo stabilno napajanje ladijske električne opreme, hkrati pa zagotavljajo zanesljivo hlajenje transformatorjev med delovanjem.
Industrija platforme na morju: Hladilniki zrak do vode se pogosto uporabljajo tudi v hladilnih sistemih transformatorjev suhega tipa, kot so platforme za vrtanje na olju in vetrne turbine, kar zagotavlja njihovo normalno delovanje v ostrih podnebnih razmerah in zapletenih delovnih okoljih morja.
